НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

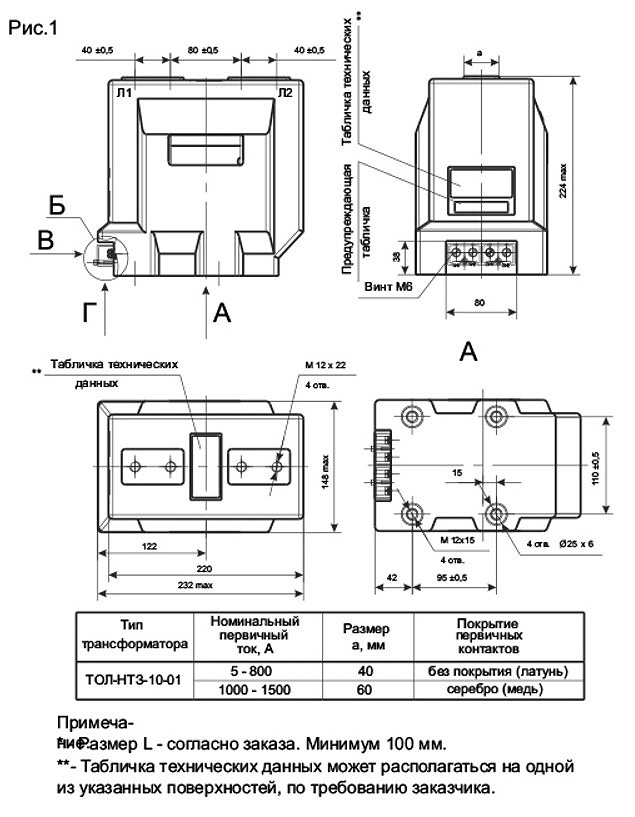

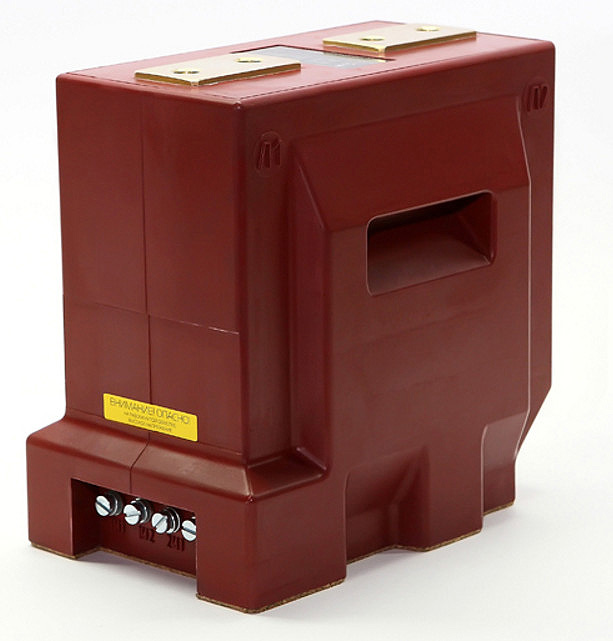

Трансформаторы тока ТОЛ-НТЗ-10 предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в комплектных устройствах внутренней и наружной установки (КРУ, КРУН, КСО) переменного тока на класс напряжения до 10 кВ и являются комплектующими изделиями.

Трансформаторы изготавливаются в климатических исполнениях «УХЛ» и «Т», категории размещения «2» по ГОСТ 15150-69.

Рабочее положение трансформатора в пространстве – любое.

Трансформаторы работают в электроустановках, подвергающихся воздействию грозовых перенапряжений и имеют:

- класс нагревостойкости «В» по ГОСТ 8865-93;

- уровень изоляции «а» и «б» по ГОСТ 1516.3-96.

Варианта исполнения трансформатора:

 «К» - с переключением по вторичной стороне.

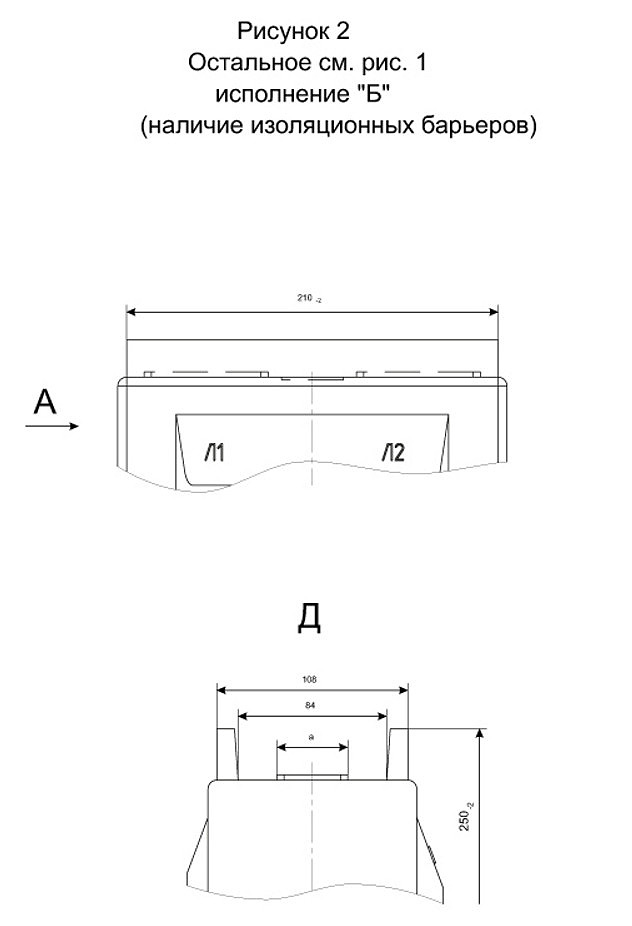

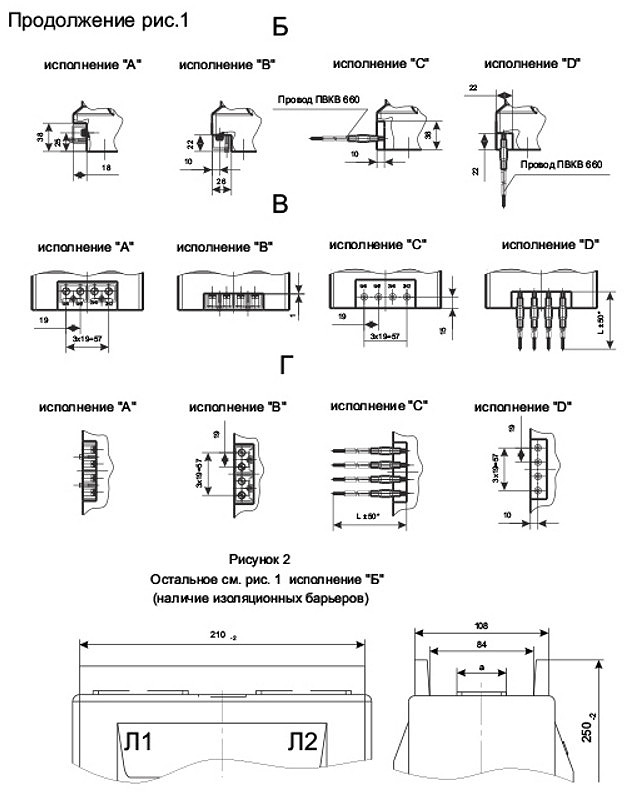

Расположение вторичных обмоток:

 «А» - параллельно установочной поверхности;

 «В» - перпендикулярно установочной поверхности;

 «С» - из гибкого провода параллельно установочной поверхности;

 «D» - из гибкого провода, расположены перпендикулярно установочной поверхности.

На трансформатор устанавливается прозрачная крышка с возможностью пломбирования, за исключением вариантов исполнения «С» и «D».

ТРЕБОВАНИЯ К НАДЕЖНОСТИ

Для трансформаторов установлены следующие показатели надежности:

- средняя наработка до отказа – 2´105 ч.;

- полный срок службы – 30 лет.

Пример условного обозначения опорного трансформатора тока с литой изоляцией:

ТОЛ-НТЗ-10-31А-0,2SFs5/0,5Fs10/10Р10–5/10/15-300/5 31,5 кА УХЛ2

 10 - номинальное напряжение;

 «3» - конструктивный вариант исполнения;

 «1» - исполнение по длине корпуса;

 «А» - вторичные выводов расположенных параллельно установочной поверхности;

 0,2S - класс точности измерительной вторичной обмотки;

 5 - коэффициент безопасности приборов вторичной обмотки для измерения;

 0,5 -  класс точности измерительной вторичной обмотки;

 10 - коэффициент безопасности приборов вторичной обмотки для измерения;

 10Р - класс точности защитной вторичной обмотки;

 10 - номинальная предельная кратность вторичной обмотки для защиты;

  5 - номинальная вторичная нагрузка обмотки для измерения;

 10 - номинальная вторичная нагрузка обмотки для измерения;

 15 - номинальная вторичная нагрузка обмотки для защиты;

 300 - номинальный первичный ток А;

 5 - номинальный вторичный ток 5 А;

 31,5 - трехсекундный ток термической стойкости;

 «УХЛ» - климатического исполнения;

 2 - категории размещения ГОСТ 15150-69 при его заказе и в документации другого изделия.

Данные по токам:
