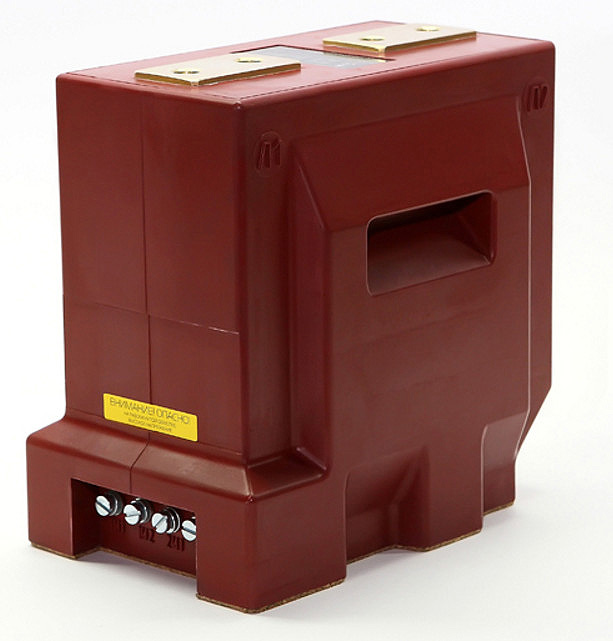

ТОЛ-НТЗ-10-0.5S-15/5 УХЛ2


г. Воронеж, ул. Революции 1905 года д.86Д, п.1


8-473-229-26-23


info@te36.ru

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Трансформаторы тока ТОЛ-НТЗ-10-11 (12,13) предназначены для передачи сигнала измерительной информации измерительным приборам и устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в комплектных устройствах внутренней и наружной установки (КРУ, КРУН, КСО) переменного тока на класс напряжения до 10 кВ и являются комплектующими изделиями.

Трансформаторы изготавливаются в виде опорной конструкции, в климатических исполнениях «УХЛ» и «Т», категории размещения «2» по ГОСТ 15150-69.

Рабочее положение трансформатора в пространстве – любое.

Трансформаторы работают в электроустановках, подвергающихся воздействию грозовых перенапряжений и имеют:

  - класс нагревостойкости «В» по ГОСТ 8865-93;

  - уровень изоляции «а» и «б» по ГОСТ 1516.3-96.

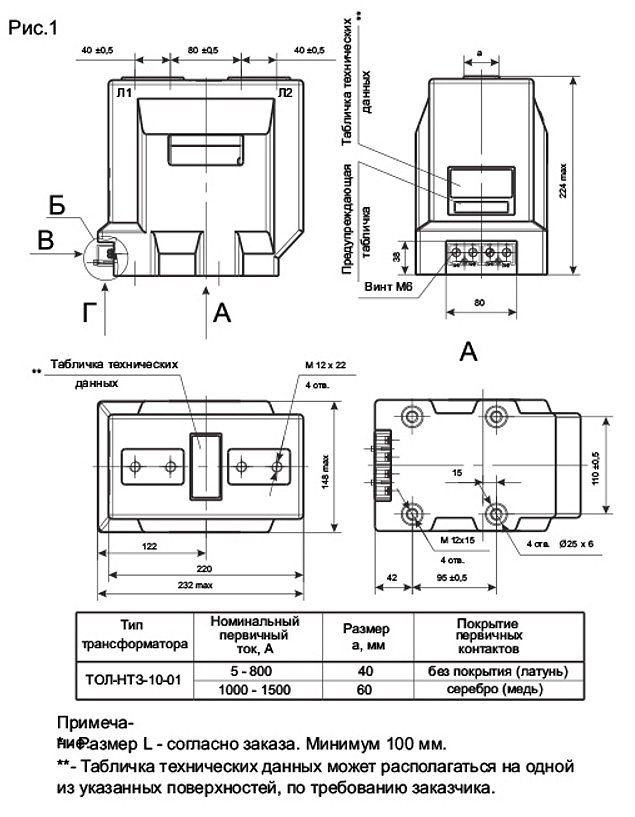

Трансформаторы ТОЛ-НТЗ-10-11 (12,13) изготовлены в  конструктивном исполнении «1» с 3-мя размерами длины корпуса:

«1» - длина корпуса 280 мм;

«2» - длина корпуса 340 мм;

«3» - длина корпуса 400 мм.

уровень изоляции «а» и «б» по ГОСТ 1516.3-96.

Варианты исполнения трансформаторов:

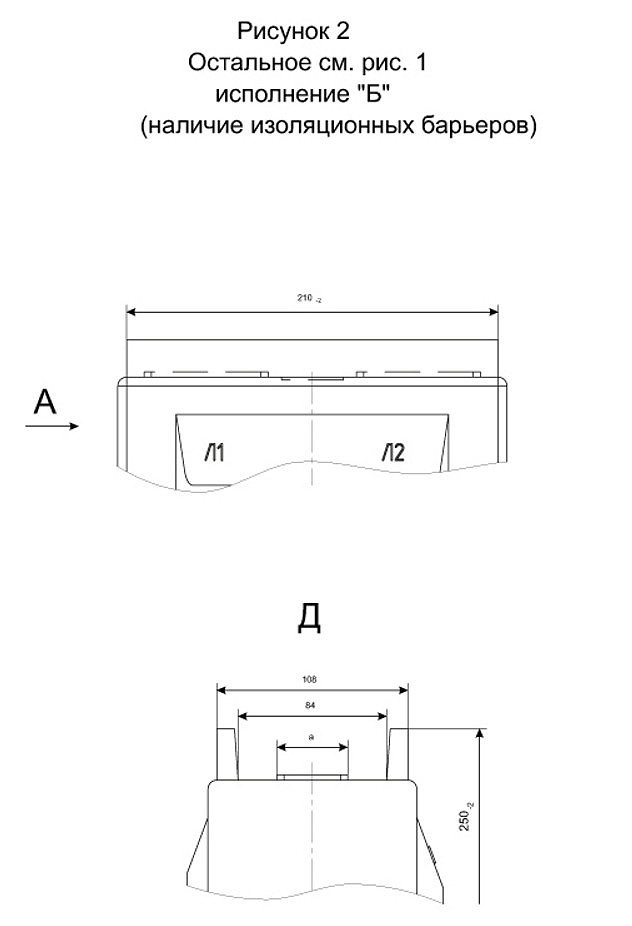

«Б» - оснащён изолирующими барьерами;

«П» - с переключением по первичной стороне;

«К» - с переключением по вторичной стороне.

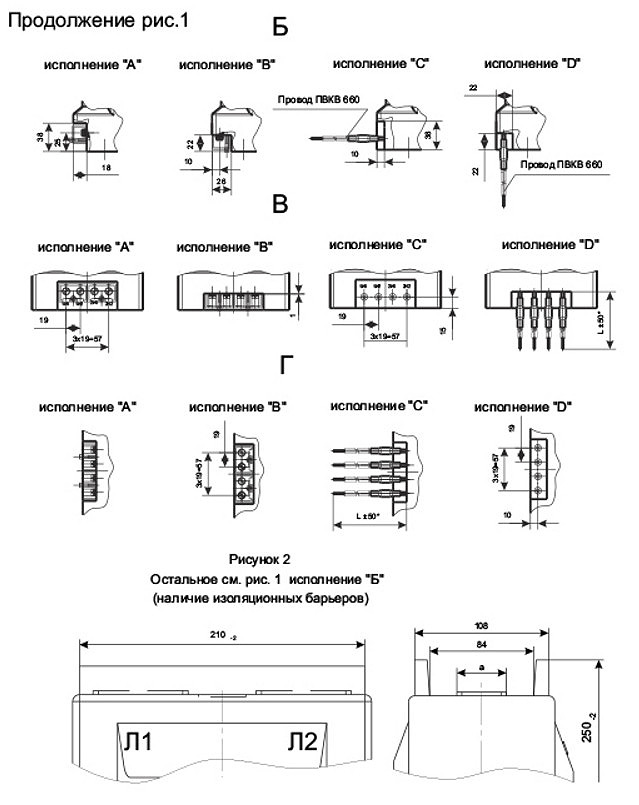

Расположение вторичных выводов:

«А» - параллельно установочной поверхности;

«В» - перпендикулярно установочной поверхности;

«С» - из гибкого провода, параллельно установочной поверхности;

«D» - из гибкого провода, перпендикулярно установочной поверхности.

На трансформаторы устанавливается прозрачная крышка с возможностью пломбирования, за исключением вариантов исполнения «С» и «D».

ТРЕБОВАНИЯ К НАДЕЖНОСТИ

Для трансформаторов установлены следующие показатели надежности:

 - средняя наработка до отказа – 2´105 ч.;

 - полный срок службы – 30 лет.



Пример условного обозначения опорного трансформатора тока с литой изоляцией: ТОЛ-НТЗ-10-11D-0,2SFs5/0,5Fs10/10Р10–5/10/15-400/5 40 кА УХЛ2

10 - номинальное напряжение;

«1» - конструктивный вариант исполнения;

«1» - исполнение по длине корпуса;

«D» - вторичные выводов из гибкого провода, перпендикулярно установочной поверхности трансформатора;

0,2S -  класс точности измерительной вторичной обмотки;

(Fs)5 - коэффициент безопасности приборов вторичной обмотки для измерения;

0,5 - класс точности измерительной вторичной обмотки;

(Fs)10 - коэффициент безопасности приборов вторичной обмотки для измерения;

10Р - класс точности защитной вторичной обмотки;

10 - номинальная предельная кратность вторичной обмотки для защиты;

5 - номинальная вторичная нагрузка обмотки для измерения;

10 - номинальная вторичная нагрузка обмотки для измерения;

15 - номинальная вторичная нагрузка обмотки для защиты;

400 - номинальный первичный ток;

5 - номинальный вторичный ток;

40 - односекундный ток термической стойкости;

«УХЛ» - климатическое исполнение;

2 - категория размещения ГОСТ 15150-69 при его заказе и в документации другого изделия.

 Технические данные:

Наименование параметра

Значение параметра

Номинальное напряжение, кВ

10

Наибольшее рабочее напряжение, кВ

12

Номинальный первичный ток, А

5…1500

Номинальный вторичный ток, А

1 и 5

Номинальная частота, Гц

50

Число вторичных обмоток

до 4

Номинальные вторичные нагрузки с коэффициентом мощности cosϕ2=0,8, ВА:



- обмоток для измерения

5..30

- обмоток для защиты

10..60

Класс точности:



- обмоток для измерения

0,2S; 0,2; 0,5S; 0,5

- обмоток для защиты

5Р; 10Р

Номинальный коэффициент безопасности приборов Кбном вторичной обмотки для измерения, не более

5..20

Номинальная предельная кратность Кном вторичной обмотки для защиты, не менее

10..30

Испытание основной изоляции одноминутным напряжением промышленной частоты:



- для уровня изоляции «а», кВ

28

- для уровня изоляции «б», кВ

42

Данные по токам:

Номинальный первичный ток, А

Односекундный ток термической стойкости, кА

Ток электродинамической стойкости, кА

5

0,5..1

1,25..2,5

10

1..2

2,5..5

15

1,6..3,2

4..8

20

2..8

5..20

30

3..12

7,5..30

40

4..16

10..40

50

5..20

12,5..50

75,80

8..31,5

18,8..78,8

100

10..40

25..100

150

16..40

37,5..100

200

20..40

50..100

300

31,5..40

78,8..100

400-1500

40

100

ТОЛ-НТЗ-10-0.5S-15/5 УХЛ2

Артикул: -
15/5
0.5S
10
12
50
10кВ
0 руб.
