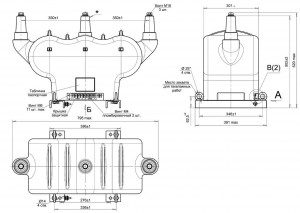

  • Click to enlarge image nali_35_3.jpg
  •

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Трансформатор является трехфазным масштабным преобразователем напряжения в сетях 10(6)кВ с неэффективно заземленной нейтралью и предназначен для питания электросчетчиков коммерческого учета электроэнергии, электросчетчиков технического учета электроэнергии, цепей измерения, релейной защиты, автоматики и т.д. и приборов контроля изоляции сети.

Активная часть трансформатора состоит из двух трансформаторов, совместно залитых эпоксидным компаундом. Первый трансформатор (прямой последовательности) - трехфазный трехстержневой, а второй (нулевой последовательности) – однофазный двухстержневой. Первичная обмотка трехфазного трансформатора (АВСН) включается в сеть, а однофазного (НХ) заключена между нейтралью звезды трехфазного трансформатора и землей.

Трансформатор обладает набором антирезонансных свойств, позволяющих исключить:

- повреждения при длительных однофазных замыканиях сети на землю через прерывистую дугу;
- повреждения при трехкратных повышениях напряжения, возникающих при феррорезонансном опрокидывании фазы напряжения у одной из фаз сети;
- явление «ложной земли» при работе на холостых шинах.

При этом внешние гасительные сопротивления не требуются.

Антирезонансные свойства трансформатора обеспечиваются отсутствием не симметрии фазных сопротивлений трансформатора при любом состоянии первичной сети.

Устойчивость трансформатора при опрокидывании фазы сетевого напряжения дополнительно обеспечивается трехкратным снижением номинальной индукции в магнитопроводе трансформатора нулевой последовательности.

Трансформатор изготавливается в климатических исполнениях «УХЛ» и «Т», категории размещения «2» по ГОСТ 15150-69.

Рабочее положение трансформатора в пространстве – любое.

Трансформатор предназначен для работы в электроустановках, подвергающихся воздействию грозовых перенапряжений, и имеет:
- класс нагревостойкости «В» по ГОСТ 8865-93;
- уровень изоляции «а» и «б» по ГОСТ 1516.3-96.

Технические данные



НАЛИ-НТЗ-35

Артикул: -
100
3; 3Р; 6Р
35
35
40.5
35 кВ
100
100
50 или 60
1000; 450; 100
0 руб.
Купить в 1 клик
