НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Силовые трансформаторы предназначены для обеспечения питания цепей автоблокировки от воздушных линий СЦБ и продольного электроснабжения железных дорог. Трансформаторы предназначены для наружной установки на опорах воздушных линий электропередач и в открытых распределительных устройствах (ОРУ).
Корпус трансформаторов выполнен из компаунда на основе гидрофобной циклоалифатической смолы «Hunt smoln» , который одновременно является главной изоляцией и обеспечивает защиту обмоток от механических и климатических воздействий.

Рабочее положение трансформаторов в пространстве – вертикальное.


ТРЕБОВАНИЯ К НАДЖЁЖНОСТИ

Удельная длина пути утечки внешней изоляции трансформаторов соответствует степени загрязнения IV (очень сильной), и составляет не менее 3,1 см/кВ по ГОСТ 9920-89.

Трансформаторы изготавливаются в климатических исполнениях «УХЛ» и «Т», категории размещения «1» по ГОСТ 15150-69

Значение температуры воздуха при эксплуатации для исполнения «УХЛ» от минус 60°С до плюс 70°С, для исполнения «Т»- от минус 10°С до плюс 80°С;

Средняя наработка до отказа – 2·105 часов.

Средний срок службы – 30 лет.

На трансформаторы устанавливается прозрачная крышка с возможностью пломбирования.

Наименование параметра Значение
 Класс напряжения, кВ 6 10
 Наибольшее рабочее напряжение, кВ 7,2 7,56 12 12,6
Номинальное напряжение первичной обмотки Uном, кВ

6

6,3

10

10,5

Номинальное напряжение вторичной обмотки, В:
х-a1
х-a2
х-a3
х-a4
х-a5



218
224
230
236
242

Номинальная мощность на ответвлении 230 В, В∙А

1250

Ток холостого хода, %, не более 35

Потери холостого хода, Вт, не более

50
Напряжения короткого замыкания, приведенное к 75°С, % 4,5
Потери короткого замыкания, приведенное к 75°С, Вт, не более 55
Схема и группа соединения обмоток 1/1-0

Номинальная частота, Гц

50
Допустимая погрешность напряжения на ответвлениях ±1%

Допуски на основные характеристики:
- на ток холостого хода
- на потери холостого хода
- на потери короткого замыкания
- на напряжение короткого замыкания



+30%
+15%
+10%
+10%

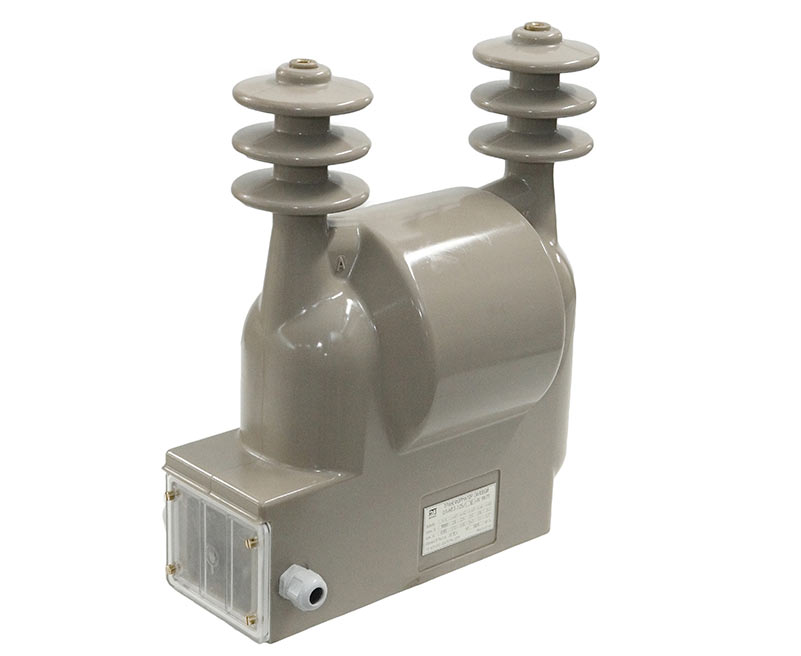

ОЛ-НТЗ-1,25-6
