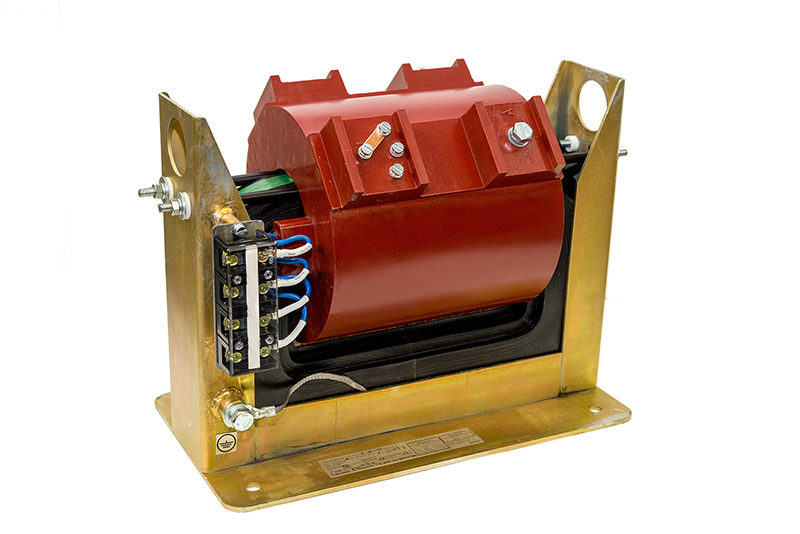

ОЛС-НТЗ- 5-6

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Трансформатор однофазный силовой ОЛС-НТЗ-2,5/6(10), ОЛС-НТЗ-5/6(10), с переключением ответвлений обмоток без возбуждения (ПБВ), предназначены для установки в комплектные распределительные устройства (КРУ) внутренней и наружной установки, а также в камеры одностороннего обслуживания (КСО), и являются комплектующими изделиями. Трансформаторы обеспечивают питание цепей собственных нужд пунктов секционирования и автоматического включения резерва (АВР) электрических сетей 6-10 кВ частоты 50 Гц.
Климатическое исполнение «У» категория размещения 2 по ГОСТ 15150-69.
Рабочее положение трансформатора в пространстве – любое.

ТЕХНИЧЕСКИЕ ДАННЫЕ
Трансформаторы выполняются с двумя уровнями изоляции по ГОСТ 1516.3-96.
Уровень частичных разрядов изоляции первичной обмотки всех трансформаторов не превышает значения, указанного в ГОСТ 1516.3-96.
Класс нагревостойкости трансформаторов «В» по ГОСТ 8865-93.

ТРЕБОВАНИЯ К НАДЕЖНОСТИ
Для трансформаторов установлены следующие показатели надёжности:
- средняя наработка до отказа – 2х105
- средний срок службы – 30 лет.

Пример условного обозначения силового трансформатора малой мощности не
заземляемого, однофазного, электромагнитного, с литой изоляцией:
ОЛС – НТЗ – 5/10 У2 10/0,24/0,12
5 - номинальная мощность;
10 - класс напряжения;
У - климатическое исполнение по ГОСТ 15150-69;
2 - категория размещения по ГОСТ 15150-69;
10 - номинальное напряжение обмотки ВН;
0,24/0,12 - номинальное напряжение обмотки НН. ч;

Наименование параметра	Значение параметров
	ОЛС-НТЗ- 2,5/6	ОЛС-НТЗ- 2,5/10	ОЛС-НТЗ- 5/6	ОЛС-НТЗ- 5/10
Класс напряжения, кВ	6	10	6	10
Наибольшее рабочее напряжение, кВ	7,2	12	7,2	12
Номинальное напряжение первичной обмотки U_ном, кВ	6 6,3	10 10,5	6 6,3	10 10,5
Номинальное напряжение НН, В:
Соединение секций: 2-3 (последовательное соединение секций) 1-3; 2-4 (параллельное соединение секций)	240 В 120 В
Номинальная мощность, кВ∙А	2,5		5
Диапазон регулирования напряжения по обмотке ВН от номинального	±2х2,5%
Ток холостого хода, %, не более	3
Потери холостого хода, Вт, не более	40		68
Напряжения короткого замыкания, приведенное к 75°С, %	5
Потери короткого замыкания, приведенное к 75°С, Вт, не более	100		194
Схема и группа соединения обмоток	1/1-0
Допустимая погрешность напряжения:
Номинальная частота, Гц	50

ОЛС-НТЗ- 5-6

Артикул: -

Класс напряжения, кВ:

Номинальное напряжение первичной обмотки, кВ:

6 ; 6,3

Наибольшее рабочее напряжение, кВ:

7,2

Номинальная частота, Гц:

0 руб.

Купить в 1 клик

Наименование параметра	Значение параметров
	ОЛС-НТЗ- 2,5/6	ОЛС-НТЗ- 2,5/10	ОЛС-НТЗ- 5/6	ОЛС-НТЗ- 5/10
Класс напряжения, кВ	6	10	6	10
Наибольшее рабочее напряжение, кВ	7,2	12	7,2	12
Номинальное напряжение первичной обмотки U_ном, кВ	6 6,3	10 10,5	6 6,3	10 10,5
Номинальное напряжение НН, В:
Соединение секций: 2-3 (последовательное соединение секций) 1-3; 2-4 (параллельное соединение секций)	240 В 120 В
Номинальная мощность, кВ∙А	2,5		5
Диапазон регулирования напряжения по обмотке ВН от номинального	±2х2,5%
Ток холостого хода, %, не более	3
Потери холостого хода, Вт, не более	40		68
Напряжения короткого замыкания, приведенное к 75°С, %	5
Потери короткого замыкания, приведенное к 75°С, Вт, не более	100		194
Схема и группа соединения обмоток	1/1-0
Допустимая погрешность напряжения:
Номинальная частота, Гц	50
