НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

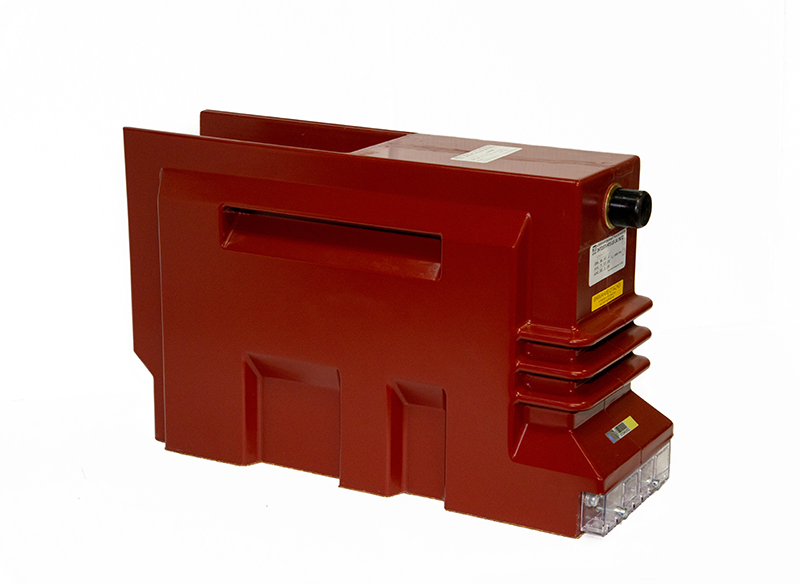

Трансформатор ЗНТОЛП-НТЗ-6 и ЗНТОЛП-НТЗ-10, является комбинированным трансформатором, включающим в себя заземляемый трансформатор напряжения и трансформатор тока с одной вторичной обмоткой, предназначен для установки в ПКУ на класс напряжения до 10 кВ и является комплектующим изделием.

Трансформатор обеспечивает питание приборов учета электроэнергии, контрольно-измерительной аппаратуры, релейных (микропроцессорных) защит, автоматики и используется, когда требуется измерение фазных напряжений и контроль изоляции сети.

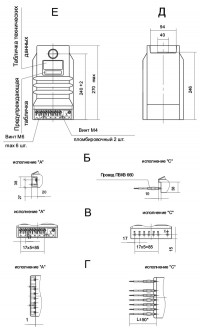

Трансформатор изготавливается в виде опорной конструкции, в климатических исполнениях «УХЛ» и «Т», категории размещения «2» по ГОСТ 15150-69.

Рабочее положение трансформатора в пространстве – любое.

Трансформатор предназначен для работы в электроустановках, подвергающихся воздействию грозовых перенапряжений и должны иметь:
- класс нагревостойкости «В» по ГОСТ 8865-93;
- уровень изоляции «а» и «б» по ГОСТ 1516.3-96.

Трансформатор имеет прозрачную крышку с возможностью пломбирования, для защиты вторичных выводов от несанкционированного доступа.

ТРЕБОВАНИЯ К НАДЕЖНОСТИ
Для трансформатора установлены следующие показатели надежности:
- средняя наработка до отказа – 2105 ч.;
- полный срок службы – 30 лет.

Основные параметры трансформатора напряжения в составе комбинированного трансформатора ЗНТОЛП-НТЗ- 6(10)
